KYN28A-12(z(GZS1)型鎧裝移開式交流金屬封閉開關設備

1、概述

KYN28A-12(z(GZS1)型鎧裝移開式交流金屬封閉開關設備系額定電壓3.6-12kv三相交流50HZ的戶內成套配電裝置,用于發電廠送電,電業系統和工礦企業變電所受電、配電,還可以用于啟動高壓電動機等控制保護、監測之用

本開關柜具有防止“五防”功能,可配vS1，VEP，VD4等多種真空斷路器2、標準

GB3906-2006                 3.6~40.5kV交流金屬封閉開關設備和控制設備

3、正常工作條件

戶內、環境溫度:上限+40℃  下限-15℃

相對濕度:日平均值不大于95%,月平均值不大于90%

海拔高度:不超過1000M

飽和蒸汽壓:日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3MPa

地震烈度:不超過8度

無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所

4、型號說明

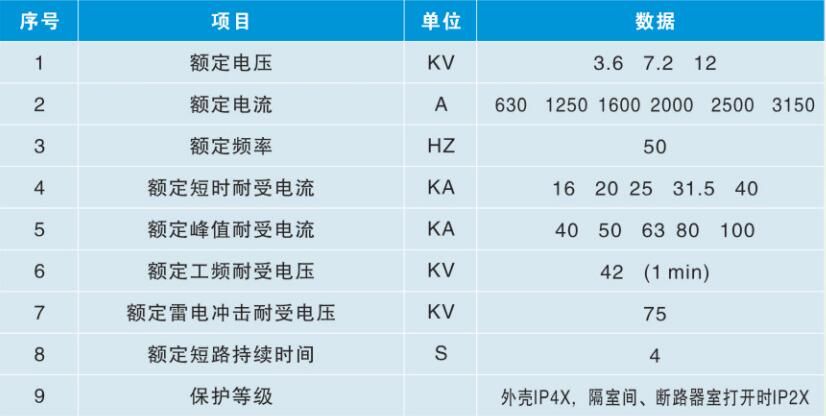

5、主要技術參數

以上圖片是由湖北金頓高低壓開關柜廠家提供

6、結構示意

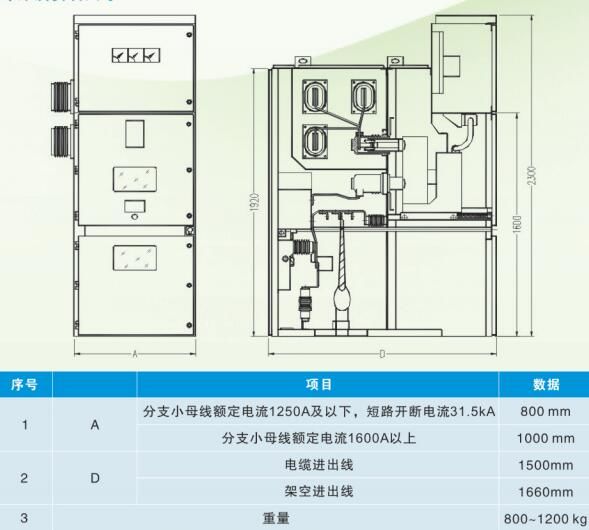

7、外形及安裝尺寸

8、訂貨須知

定貨時用戶需提供下列資料:

8.1、主接線方案編號及單線系統圖

8.2、開關柜排列圖、平面布置圖(或并柜圖);

8.3、二次回路接線原理圖、端子排列圖

8.4、開關柜主要元器件的型號、規格、數量

8.5、特殊器件請?zhí)峁S家及相應技術資料

8.6.主母線的規格、材質,柜體顏色等

8.7、需要母線橋時,提供跨距和高度尺寸

8.8、備品、備件的名稱及數量

8.9、開關柜使用在特殊條件時應在訂貨時提出
