JLTR2系列高壓液體熱敏電阻軟起動裝置

1、概述

JLTR2系列高壓液體熱敏電阻軟起動裝置,用于大中型高壓鼠籠交流異步電動機或異步起動的高壓同步電動機,作降壓起動之用。使用該裝置起動的電機具有起動電流小且恒定、轉矩逐步增加的軟起動特性,起動過程中無電流沖擊和機械沖擊,起動時對電網影響小,無電磁干擾、是電抗器起動和自耦降壓起動器的理想替代產品相對于高壓固態軟起動采用GBT及大功率高壓變頻軟起動而言,又具有明顯的操作簡單、免維護、無諧波污染、不受電機容量限制、價格低廉等優勢

高壓液體熱敏電阻軟起動裝置廣泛用于電壓等級6kV，10kv，250kW-22000kW甚至更大容量電機的降壓軟起動

2、標準及規范
GB3906-2006            3.6~40.5kV交流金屬封閉開關設備和控制設備
GB/T16927.1-1997     高電壓試驗技術..部分一般試驗要求
JB/T10324-2002        電氣設備機柜通用技術條件
GB311.1-1997           高壓輸變電設備的絕緣配合
3、正常工作條件
環境溫度:上限50c(*平均氣溫不超過45℃)下限-5℃
空氣.大相對濕度不超過90%在相對空氣溫度(20±5)C時
海撥高度不超過1000M
應放置室內無劇烈振動及沖擊且垂直傾斜度不超過5°的場合
安裝場所不允許有導電塵埃及腐蝕性氣體;沒有火災及爆炸危險
熱敏電阻器水箱中液體在室溫的情況下不得連續起動超過3次,累計起動時間不超過1205,待液體降至室溫方可再繼續起動
電機起動完畢,熱變電阻器必須從主回路中脫離,以免長期攜帶高電壓

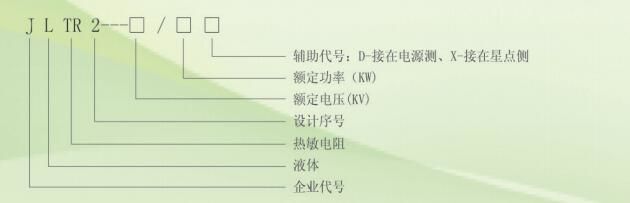

4、型號說明

以上圖片由湖北金頓軟啟動設備廠家提供

5、工作原理
高壓液體熱敏電阻軟起動裝置由具有負溫度特性的三相平衡電阻組成。當該電阻通入電流時,電阻體溫度逐步升高而電阻值逐步減小,從而使電機端電壓逐步升高,起動轉矩逐步增加,以實現電機平穩起動且降低起動電流的目的。
該裝置可與高壓軟起動控制柜、隔離柜、切換柜、星點控制柜組成,成套供應,接入電機起動回路具有起動電動機和完成電機起動過程中的保護的功能
6、性能特點
6.1、恒電流,軟起動:起動電流為電機額定運行電流的20~3.5倍降低了電機起動發熱,有效地延長電機使用壽命
6.2、*一次起動成功,不受電網電壓波動和負載變動的影響
6.3、起動平穩,對機械設備無沖擊
6.4、對電網影響小,起動時電網壓降小
6.5、起動時功率因數高
6.6、無諧波污染
6.7、靜態變阻起動,*可靠
6.8、操作簡單,免維護

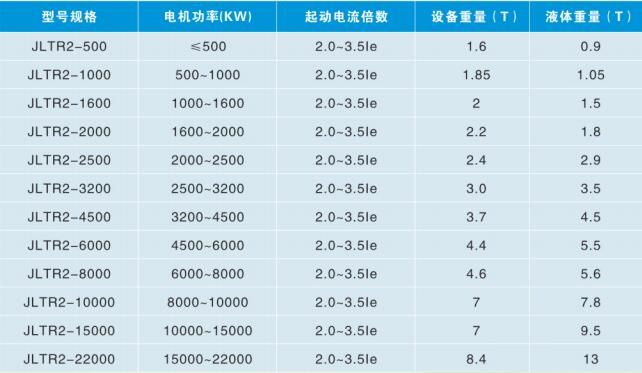

7、技術參數

以上圖片由湖北金頓軟啟動設備廠家提供

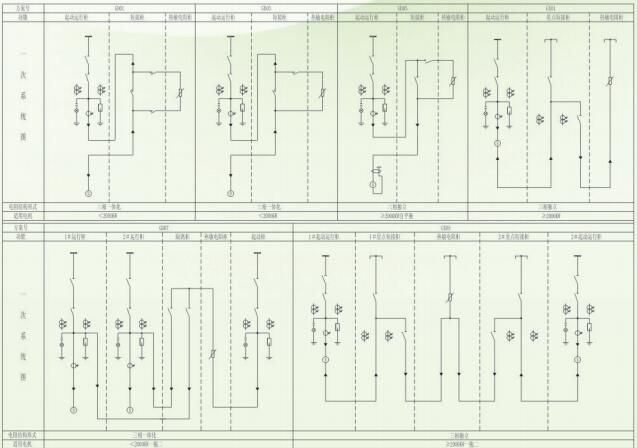

8、推薦一次方案

9、訂貨須知
9.1、所配電機型號、功率、電壓、電流、堵轉電流、轉速、起動轉矩倍數,.大起動轉矩倍數機及負載GD2、母線.小短路容量、負載阻力矩變化曲線、所配設備名稱及工作制要求
9.2、所選電機的高壓起動主回路方案、拼柜排列圖配電室平面布置圖
9.3、特殊要求請另行與制造廠家協商
