XGN15-12系列SF6高壓環網柜

1、概述

XGN15-12型戶內交流高壓六氟化硫環網開關設備(簡稱"環網柜”)，是采用六氟化硫( SF6) 負荷開關作為主開關，而整柜采用空氣絕緣，適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。適用于三相交流頻率50~60HZ，額定電壓12KV環網供電或雙輻射供電系統中作為電路的控制和保護,廣泛應用于工業及民用供電系統中電纜環網和供電末端。

XGN15-12型環網柜，內裝FLN(FLRN)系列SF6負荷開關，開關采用環養澆注外殼，將母線室與電纜接線室分開。電纜接線室可根據方案的需要,安裝保護變壓器的熔斷器、電流(電壓)互感器、電纜側接地開關、帶電顯示傳感器等;母線室前上端可根據用戶需要，加裝低壓室，室內可安裝電動操作機構的電機、電源、分合閘按鈕、指示燈等控制元件，滿足用戶電動操作的需求。

2、執行標準

GB3906- 2006 3. 6~40. 5kV交流金屬封閉開關設備和控制設備

GB/T11022-2011 高壓開關設備和控制設備標準的共用技術條件

GB/T16926-2009 交流高壓負荷開關-熔斷器組合電器

GB3804- 2004 3 ~ 63KV交流高壓負荷開關

3、正常使用條件

1、周圍空氣溫度不高于+40°C、不低于-15°C ;

2、相對濕度:日平均≤95%、月平均≤90%

3、海拔高度:不得超過1000m ;

4、抗震能力;地震烈度不超過8級;

5、沒有導電塵埃、腐蝕性氣體、沒有火災及爆炸危險的場合;

4、型號含義

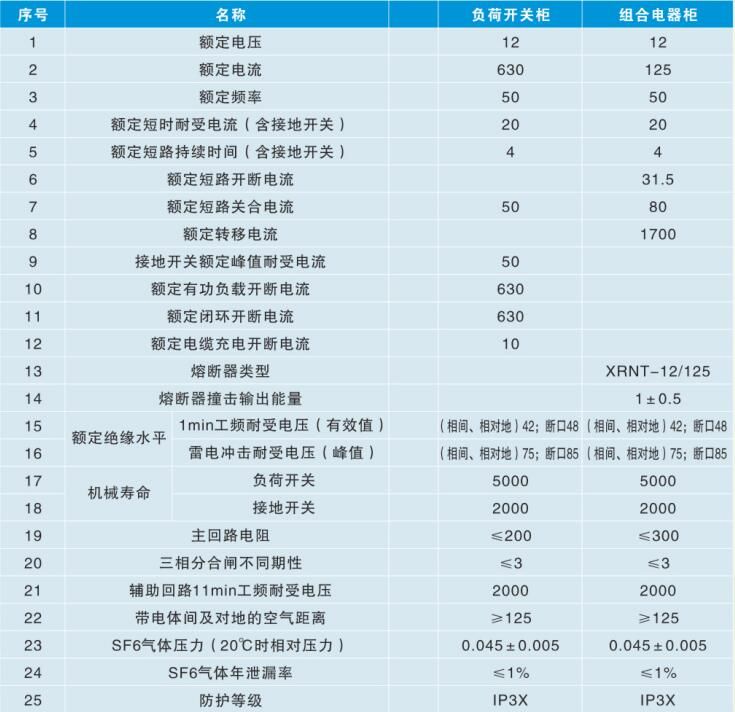

5、技術參數

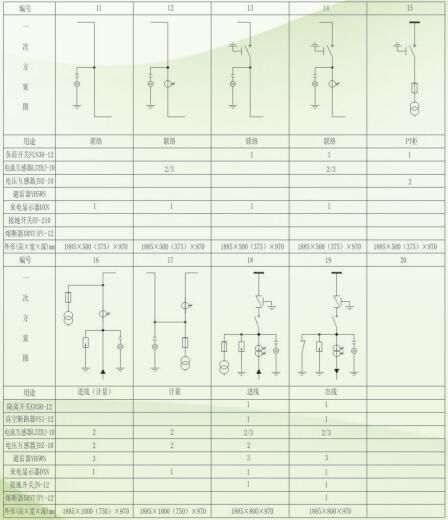

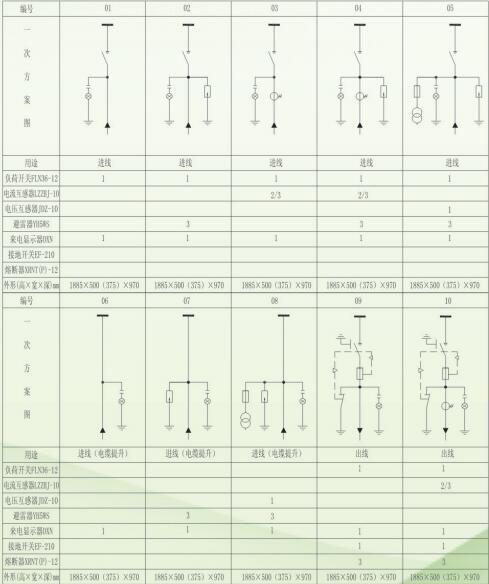

6、主電路典型方案

7、外形及安裝尺寸

1、主電路接線方案編號及主電路圖、排列圖、平面布置圖。

2、開關柜二次原理圖。

3、開關柜內電元件型號.規格、數量。

4、開關柜主母線、支母線的材質、規格、數量。

5、如需設置低壓箱應說明。

6、特殊要求說明。
