KYJ2-10系列高壓預付費戶外計量柜

1、概述

KJY2-10系列高壓預付費戶外計量柜,是為滿足大型智能化變電站(開閉所)、配網自動化、用電信息采集自動化的需要而開發一種計量裝置。 本產品廣泛適用于交流50HZ，額定電壓10KV，額定容量20000KVA及以下，額定電流1250A以下的電力系統中，作為電能計量及控制之用。可安裝在公園、廣場、大型居民小區、大型工礦企業等的路邊草坪、花壇、景觀造型中,與用戶變電站(開閉所)等配套建設。

2、使用環境條件

2.1、 海拔高度小于1000m。

2.2、 周圍空氣溫度上限不超過+40C，下限不超過-20C， 日平均溫差25K。

2.3、污穢等級IV級。

2.4、履冰厚度10mm。

2.5、 安裝場所無易燃、易爆、化學腐蝕性物資的存在。

2.6、地震烈度不超過8度。

2.7、10(6)KV中性點不接地系統，或中心點經過消弧線圈接地的系統。

3、執行標準

GB1984-2003 高壓交流斷路器

GB3804-2004 高壓交流負荷開關

GB1985-2004 高壓交流隔離開關和接地開關

GB1208-2006 電流互感器

GB1207-2006 電壓互感器

GB/T16934-2013 電能計量柜

DL/T593-2006 高壓開關設備和控制設備標準的共用技術要求

DL/T 448 電能計量裝置技術管理規程

DL/T 614 多功能電能表

DL/T 825  電能計量裝置安裝接線規則

Q/GDW 1375.1 專變采集終端型式規范

Q/GDW 1356 三相智能電能表型式規范

Q/GDW 1827 三相智能電能表技術規范

GB2682-81 電工成套裝置中的指示燈和按扭的顏色

GB4208_ 1993 外殼防護等級

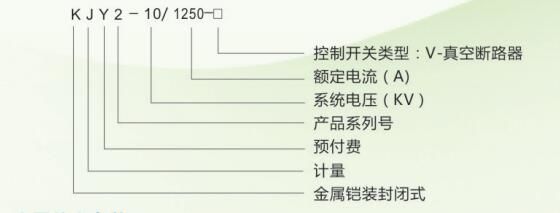

4、型號含義

5、主要技術參數

6、系統一次方案

7、產品結構及特性

KJY2-10系列高壓預付費戶外計量柜，由計量柜和戶外不銹鋼外殼組合而成。計量柜采HXGN-12環網型高壓柜柜體組裝，按照功能分為計量進線柜(計量電流(電壓)互感器、計量?jī)x表來電顯傳感器、避雷器、電源互感器)、計量出線柜(隔離開關、真空斷路器、來電傳感器)，柜體采用覆鋁鋅板折彎成的C型型鋼、門板采用1. 5mm厚覆鋁鋅板，經過數控加工組裝而成。戶外外殼采用2mm厚304不銹鋼經過 數控加工焊接而成，門上沖有通風百葉窗，柜頂有防水散熱孔，有利于將柜內潮氣散發到柜外。-次電纜采用下進下出的方式連接，產品具有防護等級高、體積小，便于安裝、操作、檢修等優點。

8、訂貨須知

8.1、產品名稱、型號、額定電壓、額定電流。

8.2、負荷總?cè)萘俊?/p>

8.3、計量電流電壓互感器的型號、變比、精度等級。

8.4、 一次控制開關選型:隔離開關、真空斷路器。

8.5、 訂貨數量、交貨期及其它要求。
